「半導体株が強い」と聞くと、NVIDIA や TSMC や ASML をひとまとめに見てしまいがちです。ですが実際には、この3社はまったく違う場所で、まったく違う方法で稼いでいます。
NVIDIA は”設計とプラットフォーム”で利益を取り、TSMC は”製造能力と歩留まり”で利益を取り、ASML は”代替のきかない装置と保守”で利益を取ります。つまり半導体産業とは「1つの業種」ではなく、設計・製造・装置・ソフト・パッケージングが折り重なった巨大な分業システムです。
OECD(経済協力開発機構) も、半導体バリューチェーンは相互依存の強い複雑な構造であり、半導体 industry には、工場を持たず設計に特化する fabless、他社設計のチップを量産する foundry、組み立て・テスト・パッケージングを担う OSAT、そして設計資産をライセンス供与する IP vendor という分業プレイヤーが並んでいます。
ビジネスパーソンが本当に見るべきは、「どの会社が半導体を作っているか」ではありません。
見るべきは「その会社はバリューチェーンのどこで価格決定権を持っているのか」「景気が揺れても続く収益源を持っているのか」「顧客が簡単に乗り換えられない理由を何層持っているのか」という3点です。2026年の半導体業界を読み解くカギは、チップの性能表よりも”ビジネスモデル”にあります。
半導体は「モノづくり」ではなく、「設計・製造・装置・ソフト」の分業でできている

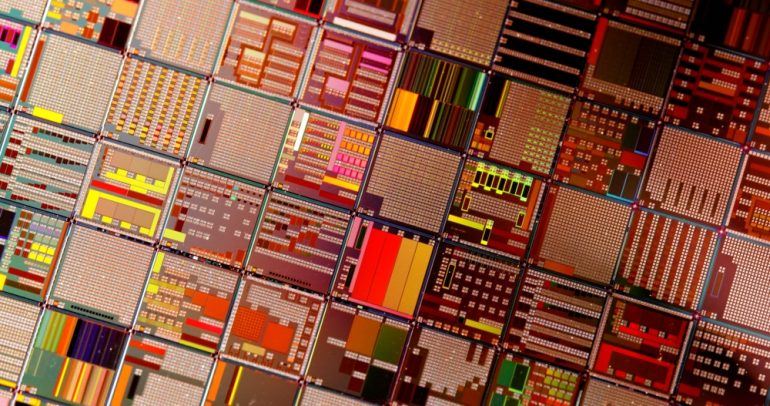

まず前提として、半導体のバリューチェーンは大きく、設計、前工程（ウエハー製造）、後工程（組み立て・テスト・パッケージング）、それを支える装置・材料・EDA/IP に分かれます。半導体の設計では、設計用ソフトであるEDAツールや、使い回せる回路部品であるIPブロックが欠かせません。前工程は業界の設備投資のほぼ3分の2を占める最も資本集約的な工程です。後工程は付加価値比率だけを見ると小さく見えますが、AI 向け先端パッケージの重要性が増す2026年には、その存在感が以前より格段に大きくなっています。
この構図をひと言で整理すると、
• 「頭脳を売る会社」（設計・IP・EDA）
• 「巨大工場を回す会社」（製造・foundry）
• 「工場に必要な魔法の装置を売る会社」（装置・材料）
に分かれます。
そして利益率が高いのは、単に技術が高い会社ではありません。顧客の切り替えコストを高くできる会社です。設計であればソフトやアーキテクチャの標準、製造であれば歩留まりと量産実績、装置であれば代替不可能性が、そのまま価格決定権に直結します。
設計レイヤーの本質は「頭脳」ではなく「標準」を握ること
設計レイヤーは、fabless・IP・EDA の世界です。fabless 企業は工場を持たず、設計と販売に集中して、製造は foundry に委託します。OECD は fabless 企業について、foundry と OSAT を使って製造を外部化しながらも、研究開発比率が高くなりやすいモデルだと整理しています。つまり fabless の強みは、設備を持たない”身軽さ”そのものではありません。設計資産を積み上げ、量産は外に出しつつ、価値の高い知的資産を手放さないことにあります。
このレイヤーの代表格として、まずわかりやすいのが Arm です。収益モデルをざっくり言えば「最初にライセンス料を取り、顧客が出荷するたびにロイヤルティを受け取る」仕組みです。Arm の2026年度第3四半期決算では、売上高が前年同期比26％増の12.42億ドル、ロイヤルティ売上が27％増の7.37億ドルと過去最高を記録しました。これは IP 企業が”モノを1回売って終わり”ではなく、設計が採用された後も長くキャッシュを生み続けることを示しています。
EDA の代表格である Synopsys も同じく「設計の必需品」を握ることで強さを持っています。2026年度第1四半期の売上24.09億ドルのうち、Design Automation が83.1％、Design IP が16.9％を占めました。収益内訳を見ると、time-based products と maintenance/service の比重が大きく、単発売り切りではなく継続利用型の売上が厚いことがわかります。EDA は”CAD ソフト”のように見えて、実際には最先端チップ開発の入口を握るインフラです。一度依存関係が生まれると、景気が多少揺れても顧客は簡単には外せません。
そして設計レイヤーの王者が NVIDIA です。
ただし、NVIDIA を「GPU メーカー」とだけ理解すると、2026年の強さを見誤ります。同社の10-K によれば、NVIDIA は GPU だけでなく、CPU・DPU・NVLink・InfiniBand/Ethernet ネットワーク、さらに CUDA や NVIDIA AI Enterprise などのソフトウェアとサービスを含む”フルスタックのデータセンタープラットフォーム”を売っています。しかも「エンジニアの半数以上がソフトウェアに従事している」と明記しています。NVIDIA の本質は、チップ単体ではなく「チップを中心にした計算環境そのもの」を売っている点にあります。
その結果、2026年度通期の売上高は2159億ドル、データセンター売上は1937億ドルで全体の約89.7％を占めました。第4四半期だけ見ても、売上681億ドルのうちデータセンターが約91.5％にあたる623億ドルを占め、通期の GAAP 粗利率は71.1％に達しています。Blackwell 世代ではデータセンター向け”フルスケールシステム”への移行を軸に粗利構造の変化を説明しており、もはや単なる部品売りではないことが数字にも表れています。
設計レイヤーの儲け方をまとめると、優れた設計そのものよりも、「業界標準」「ソフトウェア依存」「ロイヤルティ」「開発フローへの組み込み」 を押さえることにあります。Arm は命令セットと IP で、Synopsys は設計ツールで、NVIDIAのCUDA を核にしたプラットフォームで、それぞれ”替えのきかない場所”を握っています。
製造レイヤーは「工場を持つこと」ではなく「歩留まりと信頼を量産すること」

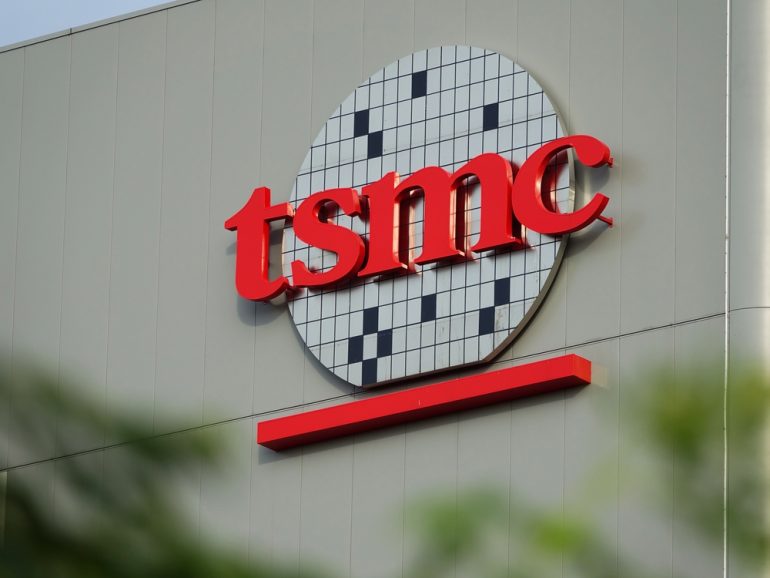

次に製造レイヤーです。ここで中心にいるのが TSMC です。
TSMC は自らを「dedicated semiconductor foundry business model を切り開いた企業」と位置づけており、fabless 企業が設計に集中できる土台を提供してきました。さらに同社は世界最大の半導体設計エコシステム Open Innovation Platform を持ち、世界の半導体スタートアップのプロトタイプの約85％が TSMC によって実現されたと説明しています。TSMC の強さは、単に最先端工場を持つことではなく、「世界中の設計会社が前提として使う製造インフラ」になっている点にあります。
2025年第4四半期決算を見ると、四半期売上高は337.3億ドル、粗利率62.3％、営業利益率54.0％でした。売上構成では、3nm が総ウェハ売上の28％、5nm が35％、7nm が14％を占め、7nm以下の先端プロセスだけで合計77％に達しています。これは TSMC が”最先端で大量生産できる唯一の場所”として需要を吸い寄せていることを示します。2026年の設備投資計画も520億～560億ドルと巨大で、次世代ノードを回し続ける体力そのものが競争優位になっています。
しかも TSMC は、前工程だけで稼ぐ会社ではなくなっています。
Advanced Packaging Services では、3DFabric・SoIC・CoWoS・InFO といった先端パッケージを「統合ターンキーサービス」として提供しています。AI 時代には、巨大な1枚のチップを作るより、複数のダイを高密度にまとめる設計が重要になります。そうなると稼ぎの源泉は”何nm で作れるか”だけでなく、”どうつなぎ、どう量産できるか”へと移ります。TSMC はここでも基盤を押さえにきています。
製造レイヤーの本質はここにあります。TSMC が売っているのはシリコンそのものではありません。顧客が TSMC から買っているのは「歩留まり」「納期」「信頼性」「設計支援」「パッケージ統合」「将来ノードへの移行可能性」です。工場は巨大な固定資産ですが、それを高稼働率で回し続けられるのは、顧客のロードマップに深く入り込んでいるからです。だから foundry は装置産業でありながら、同時に信頼産業でもあります。
装置レイヤーは「つるはし売り」だが、ASML はその中でも別格である
装置レイヤーはよく「金鉱掘りではなく、つるはしを売るビジネス」と言われます。
OECD も photolithography・deposition・etching・cleaning など多様な装置が前工程の重要な入力だと整理していますが、その中でも ASML は別格です。同社はチップ製造装置を売っているだけでなく、最先端ロジックと先端 DRAM に不可欠な EUV リソグラフィという”代替困難な工程”そのものを握っているからです。
ASML の2025年通期売上高は326.67億ユーロ、粗利率52.8％、純利益96.09億ユーロでした。注目すべきは、Installed Base Management sales（サービスとフィールドオプション）が81.93億ユーロ、総売上の約25.1％に達している点です。新規装置を売って終わりではなく、導入済み装置の保守・アップグレード・フィールドオプションでも大きく稼いでいます。2025年末の受注残は387.97億ユーロあり、2026年は EUV 売上とサービス売上の伸びを見込んでいます。
このモデルは非常に強いものです。
• 新規設備投資が増えれば装置が売れます
• 一度納入されれば、保守・部材・アップグレードで継続収益が乗ります
• しかも顧客側は、止めるコストが極めて高い
つまり ASML は「ハイテク製造装置メーカー」であると同時に、「巨大な設置ベースを抱えたサービス企業」でもあります。単発大型案件と継続課金の両方を持つ、非常に安定した収益構造です。
このレイヤーでは Applied Materials も重要な存在です。2025年度実績では、売上のうち Semiconductor Systems が208億ドル、Applied Global Services が64億ドルを占めました。2026年度第1四半期には Applied Global Services が「record services and spares revenue」を記録しています。装置会社の稼ぎが、新品販売だけでなく消耗品・保守・アップグレード・運用支援へと広がっていることを示す好例です。installed base が積み上がるほど安定収益が厚くなる——これが装置産業の本質的な強さです。
2026年の勝者は「最先端技術」企業ではなく「ボトルネック」企業である
ここまでをまとめると、半導体企業の”稼ぎ方”は次のように整理できます。
NVIDIA は GPU ではなく「GPU＋ネットワーク＋ソフト＋開発環境」というプラットフォーム全体で稼いでいます。顧客はチップ1枚を買っているのではなく、AI 工場の土台を買っています。だから価格決定権が強いのです。
TSMC は製造受託でありながら、単なる下請けではありません。最先端ノード・量産歩留まり・設計エコシステム・CoWoS などの先端パッケージを束ねることで、「ここを使わないと前に進めない」位置を築いています。工場が強いのではなく、”製造信頼のプラットフォーム”になっていることが強いのです。
ASML は装置産業の王道「高単価の本体販売」に加え、「長期にわたる保守・アップグレード」を厚く積み上げています。さらに EUV という代替困難な工程を握ることで、景気循環の中でも相対的に強い交渉力を持てます。装置メーカーでありながら、実態は**”技術的ボトルネックの徴税者”**に近い存在です。
そして Arm や Synopsys のような企業は、製造の手前で”設計の入口”を押さえています。Arm はロイヤルティで長く取り、Synopsys は設計フローへの組み込みで継続収益を取ります。
ここに共通するのは、どこも**「1回売って終わり」ではない**ことです。半導体産業の勝者は、例外なくリカーリング要素を持っています。ソフト・保守・ロイヤルティ・設計標準・製造移行コスト——そのどれかを握っている企業が強いのです。
半導体株を見るときは「どのレイヤーで、何を課金しているか」を見よ
今後、AI 需要が続いても、すべての半導体企業が同じように伸びるわけではありません。
• 設計レイヤーでは標準を握る企業が強い
• 製造レイヤーでは先端ノードと先端パッケージを量産できる企業が強い
• 装置レイヤーでは代替困難な工程と大きな設置ベースを持つ企業が強い
見るべきは「半導体が伸びるか」ではなく、「バリューチェーンのどのボトルネックがより重要になるか」です。
2026年版の結論をひと言でまとめるなら、こうなります。
半導体企業はシリコンそのもので稼いでいるのではありません。顧客が離れにくい”詰まりどころ”を握ることで稼いでいます。
NVIDIA はソフトを伴う設計標準で、TSMC は量産信頼で、ASML は装置の不可欠性で稼ぎます。
この違いが見えるようになると、半導体ニュースは単なる技術競争ではなく、「どの企業がどこで通行料を取っているか」というビジネスの地図として読めるようになります。
